Управление рулевое ПК46

/
с НДС 20%

Описание

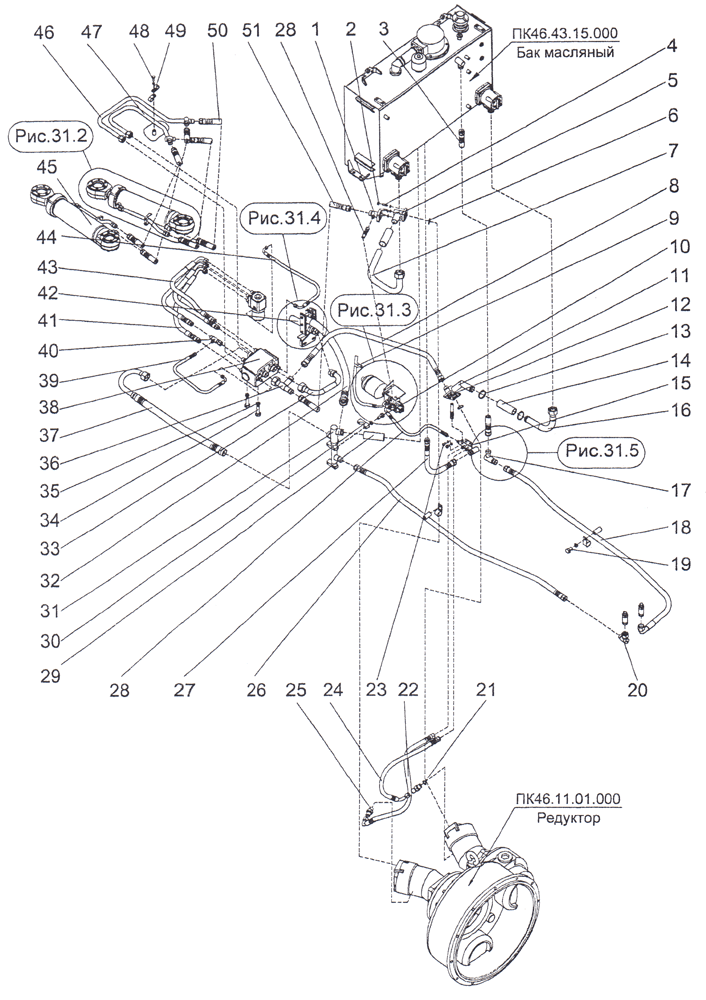

ПК46.14.00.000 Управление рулевое ПК46
Поз.	Обозначение	Наименование	Кол.	Масса
1	ПК46.14.00.030	Фланец	1	0,48
2	027.13.22.309	Гайка	16	0,01
3		РВД 20.129.1000.0,24.11/11. М33×2/М33×2-У1 ТУ 3148-001-20871731-94	1	1,8
4	027.15.11.076	Шпилька	16	0,03
5	ПК46.43.00.040	Фланец	1	0,36
6		Кольцо 045-050-30-2-2 ГОСТ 18829-73 / ГОСТ 9833-73	4	0,02
7	ПК46.14.00.160	Труба заборная	1	1,74
8		РВД 20.129.1250.0,24.11 -60711. М33×2/М33×2-У1 ТУ 3148-001-20871731-94	1	2,83
9	027.36.11.575	Хомут	1	0,021
10		Болт M10-6g×45.58.019 (S16) ГОСТ 7798-70	4	0,037
11	ПК46 43.00.070	Фланец	1	0,9
12	ПК46 14.00.080	Фланец	1	0,68
13		Хомут винтовой Н-28	6	0,01
14	ПК46.43.00.001	Рукав	2	0,1
15	ПК46.14.00.130	Смеситель	1	2
16	ПК46.14 00.120	Труба заборная	1	1,3
17	027.04.04.030	Штуцер угловой	1	0,65
18		РВД 20.129.2100.0,24.11-90711. М33×2/М33×2-У1 ТУ 3148-001-20871731-94	1	2,5
19		Болт М12-6g×30.58.019 (S16) ГОСТ 7798-70	2	0,04
20	ПК46.14.00.180	Угольник	1	0,4
21	ПК46.14.00.013	Шайба	2	0,05
22		РНД 10.7,5.400.0,13.54/54-90°. М18×1,5/М 18×1,5-У1 ТУ 3148-001-20871731-94	1	0,4
23		Болт M10-6g×20.58.019 (S16) ГОСТ 7798-70	5	0,022
24		РНД 10.7,5.250.0,13.54/54-90°. М18×1,5/М 18×1,5-У1 ТУ 3148-001-20871731-94	1	0,3
25	ПК46.14 00.003	Штуцер	2	0,1
26		РВД 20.129.2100.0,24.11/11. М33×2/М33×2-У1 ТУ-3148-001-20871731-94	1	2,5
27		РНД 20.16.500.0,24.11/11. М33×2/М33×2-У1 ТУ-3148-001-20871731-94	1	1.8
28		РВД 6.84.400.0,1.11-90°/11. М16×1,5/М16×1,5-У1 ТУ-3148-001-20871731-94	2	1,2
29	ПК46.43.00.001-02	Рукав	1	0,1
30	ПК46.14.00.115	Крышка	1	0,3
31	ПК46.14.00.110	Труба сливная	1	2,1
32		РНД 32.16.2500.0.32.11-90711. М48×2/М48×2-У1 ТУ 3148-001-20871731-94	1	3,1
33	ПК46.14.00.170	Труба	1	1,5
34		Болт М10-6g×35.58.019 (S16) ГОСТ 7798-70	3	0,031
35		Шайба 10.65Г.019 ГОСТ 6402-70	35	0,002
36	ПК46 14 00.100	Тройник	1	0,93
20	ПК46.14.00.180	Угольник	1	0,4
21	ПК46.14.00.013	Шайба	2	0,05
22		РНД 10.7,5.400.0,13.54/54-90°. М18×1,5/М 18×1,5-У1 ТУ 3148-001-20871731-94	1	0,4
23		Болт M10-6g×20.58.019 (S16) ГОСТ 7798-70	5	0,022
24		РНД 10.7,5.250.0,13.54/54-90°. М18×1,5/М 18×1,5-У1 ТУ 3148-001-20871731-94	1	0,3
25	ПК46.14 00.003	Штуцер	2	0,1
26		РВД 20.129.2100.0,24.11/11. М33×2/М33×2-У1 ТУ-3148-001-20871731-94	1	2,5
27		РНД 20.16.500.0,24.11/11. М33×2/М33×2-У1 ТУ-3148-001-20871731-94	1	1.8
28		РВД 6.84.400.0,1.11-90°/11. М16×1,5/М16×1,5-У1 ТУ-3148-001-20871731-94	2	1,2
29	ПК46.43.00.001-02	Рукав	1	0,1
30	ПК46.14.00.115	Крышка	1	0,3
31	ПК46.14.00.110	Труба сливная	1	2,1
32		РНД 32.16.2500.0.32.11-90711. М48×2/М48×2-У1 ТУ 3148-001-20871731-94	1	3,1
33	ПК46.14.00.170	Труба	1	1,5
34		Болт М10-6g×35.58.019 (S16) ГОСТ 7798-70	3	0,031
35		Шайба 10.65Г.019 ГОСТ 6402-70	35	0,002
36	ПК46 14 00.100	Тройник	1	0,93
37		Рукав высокого давления Ю.25.11.11-180.01.000 СБ	1	2,3
38	ПК46.14.00 010	Клапан приоритетный в сборе	1	30
39		РВД 6.84.600.0,1.11-90711. М16×1,5/М16×1,5-У1 ТУ 3148-001-20871731-94	1	1,5
40	ПК46.14.00.020	Тройник	1	0,3
41		РВД 12.120.750.0,18.11-90711. М22×1,5/М22×1,5-У1 ТУ 3148-001-20871731-94	1	1,0
42		РВД 25.110.1500.0,3.11-90711. М42×2/М42×2-У1 ТУ 3148-001-20871731-94	1	3,1
43		РВД 12.120.700.0,18.11-90711. М22×1,5/М22×1,5-У1 ТУ 3148-001-20871731-94	3	1,2
44		РВД 6.84.800.0,1.11-90711-90°. М16×1,5/М16×1,5-У1 ТУ 3148-001-20871731-94	1	0,7
45	ПК46.14.01.000	Гидроцилиндр	2	50
46	ПК46.14.00.060	Труба	1	1,74
47	ПК46.14.00.070	Труба	1	1,91
48		Болт M10-6g×25.58.019 (S16) ГОСТ 7798-70	3	0,025
49	027.36.11.609	Хомут	4	0,03
50		РВД 16.120.900.0,2.11/11. М27×1,5/М27×1,5-У 1 ТУ 3148-001-20871731-94	4	1,5
51		РВД 20.129.780.0,24.11/11. М33×2/М33×2-У1 ТУ 3148-001-20871731-94	1	1,8

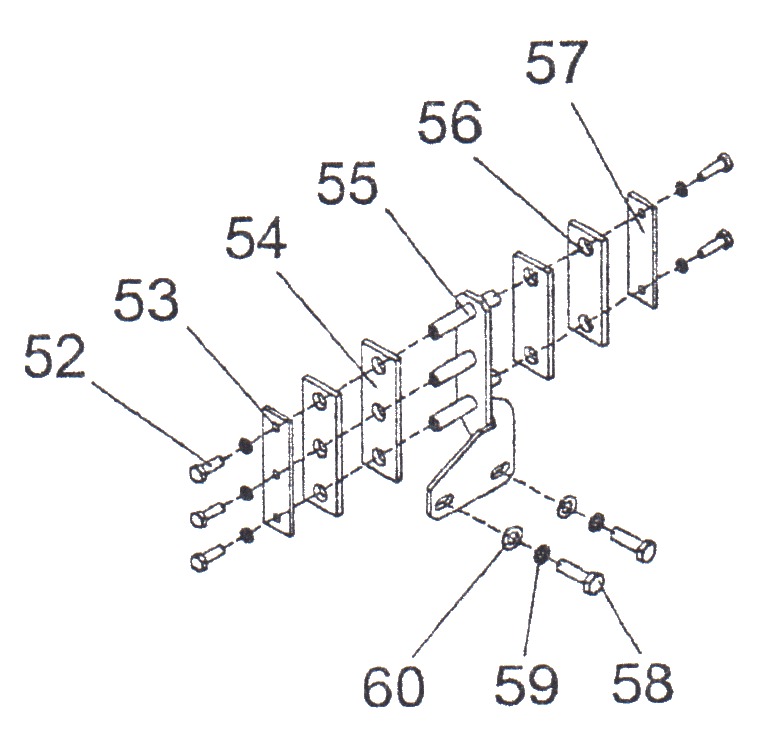

52		Болт M8-6g×30.58.019 (S13) ГОСТ 7798-70	5	0,017
53	ПК46.14.00.194	Прокладка	1	0,06
54	ПК46.14.00.195	Планка	2	0,27
55	ПК46.14.00.190	Стойка	1	1,0
56	ПК46.14.00.196	Прокладка	2	0,05
57	ПК46.14.00.198	Планка	1	0,2
58		Болт M12-6g×20.58.019 (S18) ГОСТ 7798-70	2	0,078
59		Шайба 12.65Г.019 ГОСТ 6402-70	4	0,018
60		Шайба С.12.02.019 ГОСТ 11371-78	2	0,12

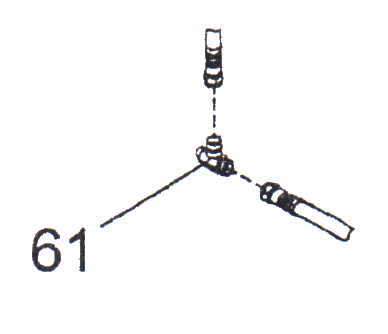

ПК46.14.00.210

Тройник

0,54

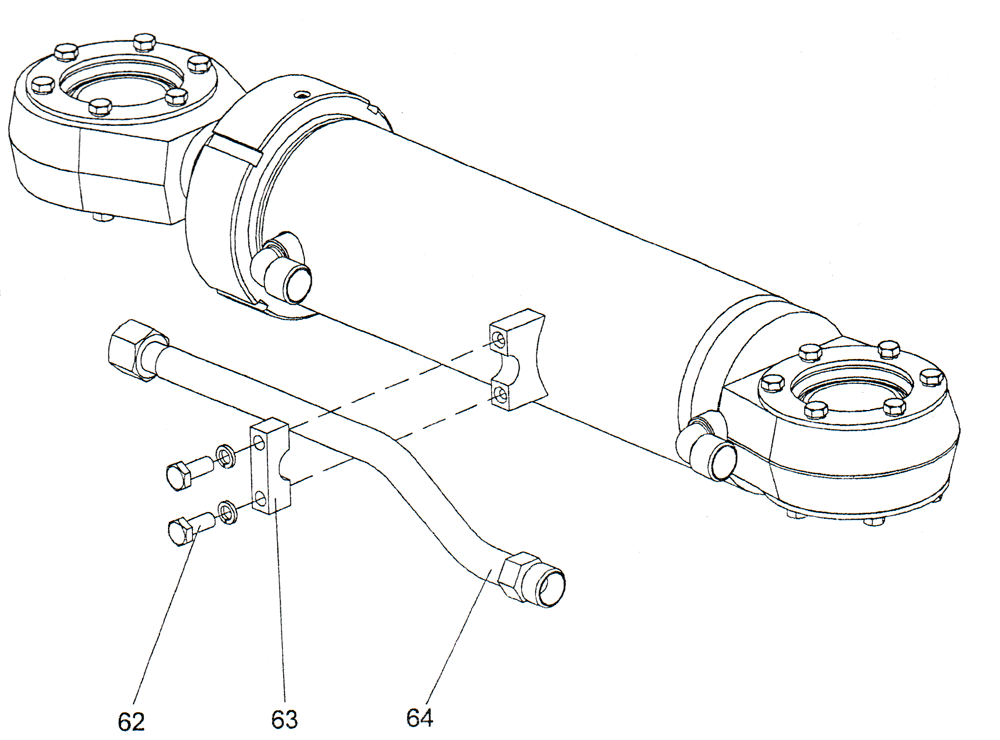

62		Болт М10-6g×40.58.019 (S16) ГОСТ 7798-70	4	0,34
63	ПК46.14.01.016	Крышка	2	0,135
64	ПК46.14.01.040	Труба	2	0,5

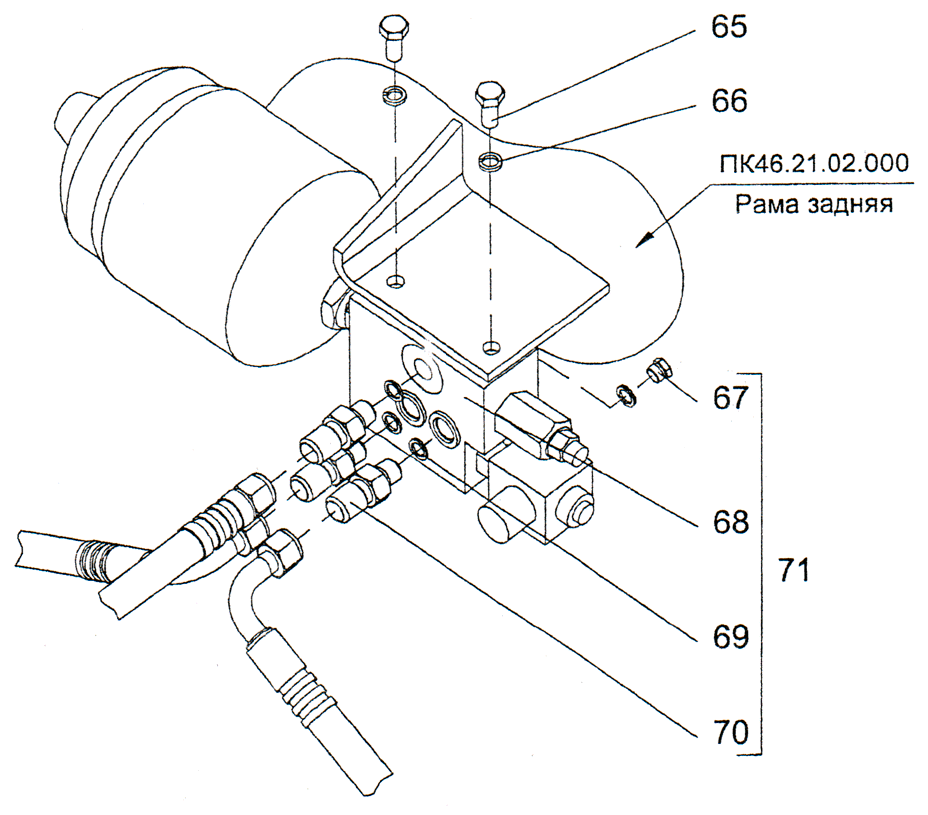

65		Болт М8-6g×20.58.019 (S13) ГОСТ 7798-70	2	0,013
66		Шайба 8.65Г.019 ГОСТ 6402-70	7	0,001
67	ПК46.43.00.101	Заглушка	1	0,024
68		Блок питания HC-SE2/1VPE V05 30 RW G02	1	15
69	ПК46.43.00.011	Шайба	4	0,004
70	ПК46.43.00.012	Штуцер	3	0,068
71	ПК46.14.00.200	Блок питания в сборе	1	2,9
Общий вес, кг				200
